GDK系列礦用隔爆型多參量測控儀
● 概述
GDK 系列礦用隔爆型多參量測控儀（以下簡稱產品或儀表）用于礦用設備上的多參量綜合檢測控制， 檢測參量可為壓力、溫度、液位、流量、轉速等，接收的現場傳感器信號有四路 4-20mA 模擬量、一路頻率脈沖信號、一路CAN 總線或 RS485 信號（CAN 總線和 RS485 信號只能任選一路）。
產品設置有六個出線嘴，可同時接收多達 5 路信號，輸入信號類型可任意組合，將輸入信號處理后轉換成相應的物理量在 3.3 吋 OLED 顯示器上顯示，可根據控制要求提供 3 路無源繼電器開關輸出，控制方式可為單參量控制或組合控制，同時可提供一路 4-20mA 模擬信號輸出或一路 CAN(RS485 任選一路) 總線輸出。
產品采用高亮度 3.3 吋 OLED 顯示屏具有 240*128 分辨率，顯示內容豐富直觀，中文交互式操作界面，三個操作按鍵，操作簡便直觀；可通過面板按鍵設置參數，所有參數均存貯在非易失的存貯器中。開關元件均為澆封型防爆繼電器，具有結構緊湊、交直流控制回路通用、開關動作迅速、觸點容量大、靈敏度高、使用壽命長等優點。
產品采用不銹鋼隔爆型外殼，嚴格按照 GB3836 等標準設計制造，防爆標志為 ExdⅠMb，防爆合格證編號及安全標志編號標記在產品銘牌上。本系列產品執行標準為：Q/YZY190《GDK 系列礦用隔爆型多參量測控儀》。產品外形結構簡單，安裝方便，可用于各種嚴酷環境，集現場集中顯示、綜合控制輸出、變送輸出于一體，可根據用戶要求提供CAN 總線或 RS485 總線信號輸出。顯示直觀、功能強大，與現場變送器配合使用，可以廣泛用于煤礦井下或井上設備的的壓力、溫度、液位、流量、轉速等參量的綜合檢測控制，方便組建小型控制系統，簡化系統配置，極大程度地提高礦用設備的自動化測控水平。
● 產品型號規格說明
GDK- 4AFC - 3KAC
GDK—產品型號
4AFC—輸入參量 4A 為模擬量數量，F 為頻率量，C 為 CAN 總線，R 為 RS485
3KAC—輸出參量 3K 為開關量數量，A 為模擬量輸出，C 為 CAN 總線，R 為 RS485 注意：輸入輸出 C 或R 選項只能任選一路。無相應選項時空白即可。
●主要技術參數
- 顯示及控制精度：0.5 級。
- 工作電源：24VDC1A（供電范圍 9-36VDC）/交流供電 80-240VAC（兩路同時具備，任用一路）。
- 電流消耗：＜300mA
- 信號輸入：≤5 路（四路模擬量+一路頻率+CAN 總線或 RS485，可任意組合）。
- 控制輸出：三路澆封型防爆繼電器，控制方式根據用戶要求設置（可多參量組合控制）。
-
開關容量：交流回路：額定容量≤250VA、額定電流≤3A、額定電壓≤250V ；直流回路：額定容量≤150W、額定電流≤2A、額定電壓≤125V。信號輸出：一路 4-20mA 輸出（精度 0.5%）、一路CAN2.0B 或 RS485 總線輸出，通訊速率及信號高層協議等詳見使用說明書。
-
顯示：3.3 吋 240*128 OLED 顯示器，顯示亮度高，顯示窗口 40*70mm,顯示內容自由設定
- 防爆標志: ExdⅠMb。
- 溫度補償：（ -20～70）℃
- 防護等級：IP54（符合 GB4208），特殊型：IP65。
- 抗振性能：＜20m/s2
- 防爆結構要點：儀表外殼采用不銹鋼制造，外殼為隔爆型，觀察窗玻璃為 10mm 優質鋼化玻璃， 引入裝置符合 GB3836.1 附錄 D Ex 電纜引入裝置規定。必須使用外徑為（8-12）mm 的礦用電纜線。
- 安裝位置：利用產品上的安裝孔可靠安裝，安裝位置應便于操作，同時應避免環境振動過大。
● 外型及安裝尺寸

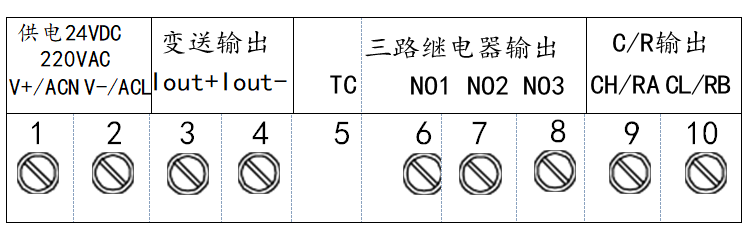

上排端子：

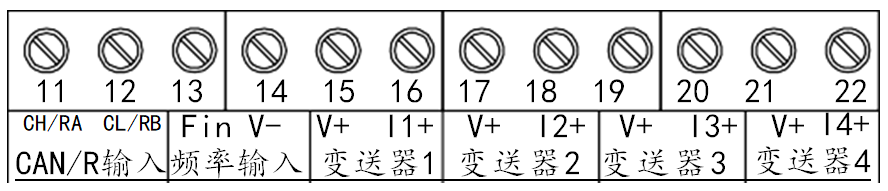

下排端子：
