WTYKB系列礦用防爆溫度控制器
● 概述
防爆溫度控制器（以下簡稱控制器）系采用溫包式感溫元件感溫,以彈簧管為感壓元件的溫度控制器。其防爆標志為 ExdⅠMb， 可用于對感溫元件無腐蝕作用的Ⅰ類場所實現溫度的自動控制?？赏ㄟ^加裝不銹鋼保護套管用于腐蝕性介質環境。控制器的設定值調節范圍為-30℃～280℃。儀表采用溫包式感溫元件感溫，溫包內充灌有特種感溫液，其飽和蒸汽壓與溫度成對應關系；以 C 型彈簧管為感壓元件，當彈簧管內壓力發生變化時，其管端產生位移量，推動防爆微動開關，發出開關動作信號；通過調整不同
的開關動作點，從而實現溫度的自動控制。本系列產品執行標準為：Q/YZY05《YTKB/WTYKB 系列防爆壓力/溫度控制器》。防爆合格證編號及安全標志編號請查閱我公司網站。
控制器的下列零部件符合 GB3836.1～3-2010 標準中規定的防爆等級。
- 微動開關：防爆標志 ExdⅠMb/ExdⅡCT6Gb（隔爆型）
- 防爆外殼：ExdⅠMb（隔爆型），底殼和蓋殼采用止口隔爆型式，隔爆接合面 L≥12.5mm，ic＜0.3mm，過程接口為貫通式螺紋隔爆型式，嚙合扣數＞6 扣。
● 主要特點
- 采用壓力式溫度傳感器測控，準確可靠
- 開關元件輸出，觸點容量大，不易燒蝕
- 模塊式組合設計，安裝使用及維護方便
- 與防爆電接點溫度控制表相比安全性高、使用壽命長
● 型號及規格
-
- 防爆標志為 ExdⅠMb

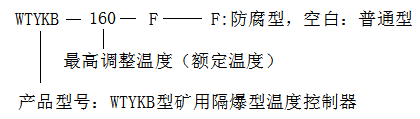

- 產品型號由以下部分組成
|
型 號 |
調節范圍 |
切 換 差 |
最高允許溫 度 * |
重量 |
|
|
A(不大于) |
B(不大于) |
||||
|
WTYKB-80 |
10～80 |
4 |
2 |
100 |
|
|
WTYKB-160 |
60～160 |
10 |
5 |
190 |
|

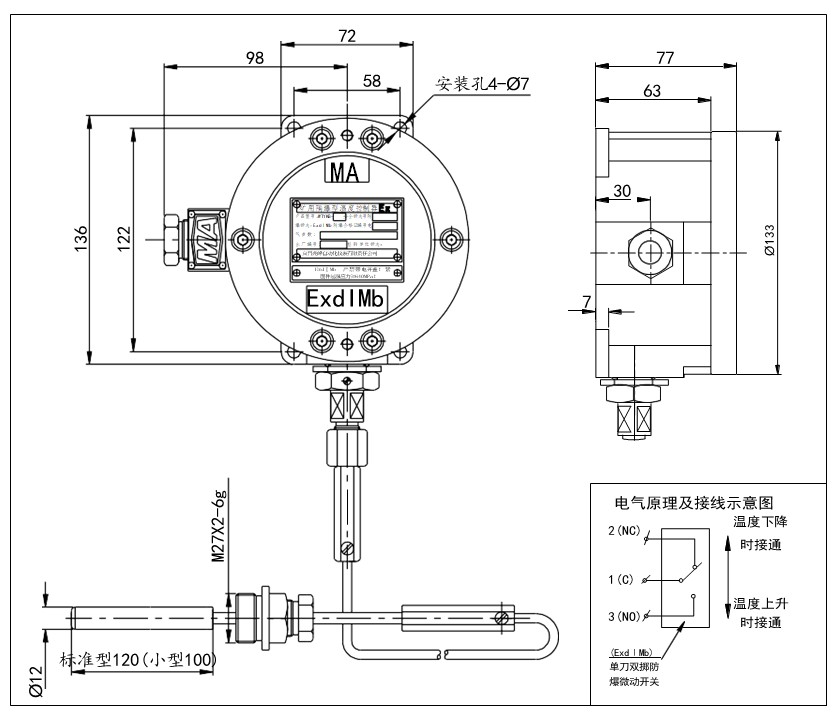

● 外形及安裝尺寸
●主要技術參數
- 精度等級： 2.5 級
- 環境溫度：-40℃～40℃
- 外殼防護等級：IP54（GB4208）
- 最佳工作范圍：調節范圍 20%～80%
- 毛細管標準長度：1.5m(其余應注明)
- 抗振性能：＜20m／s2
- 觸點容量：澆封型防爆微動開關：交流回路：額定容量≤250VA、額定電流≤3A、額定電壓≤250V 直流回路：額定容量≤150W、額定電流≤2A、額定電壓≤125V
- 防爆標志：ExdⅠMb
- 相對濕度：5%～95%（+25℃）
- 海拔高度：不大于 2000m
- 安裝型式：壓力接頭垂直向下安裝，控制器安裝位置應高于感溫包安裝位置，垂直高度差不小于500mm
- 防爆結構要點：控制器外殼采用鑄鋼 310-570 制造，外殼為隔爆型，防護等級為 IP54，內裝隔爆型微動開關及增安型接線端子，引入裝置符合 GB3836.1 中 Ex 電纜引入裝置規定。鋼管布線時須使用外徑為（8-12）mm 的電纜線
???????
