SFG 系列智能橢圓流量顯示控制器
SFG 系列智能橢圓流量顯示控制器
●概述
SFG型智能流量顯示控制器采用精密加工的齒輪式容積流量傳感器，用于中高粘度(通常要求介質粘度不低于10mm2/s)、無腐蝕性、潔凈度高、潤滑性的液體的中低流量檢測控制，檢測控制范圍為（0-0.3L/min至（0-250）L/min。產品特別適用于多點精密潤滑的流量檢測控制，并可用于流量的批量控制，可同時顯示測量介質的溫度;最高工作壓力可達40MPa。工作介質不允許有顆粒性及鐵質性雜質，推薦過濾器精度為80um。具有壓力損失小、結構簡單、性能可靠、讀數直觀、體積小、安裝使用方便等優點。
普通低壓產品采用經過陽極氧化的高強度鋁合金齒輪及型腔，高壓產品采用不銹鋼型腔。特殊型產品可用于樹脂、潤滑脂等高粘度的介質流量測量。

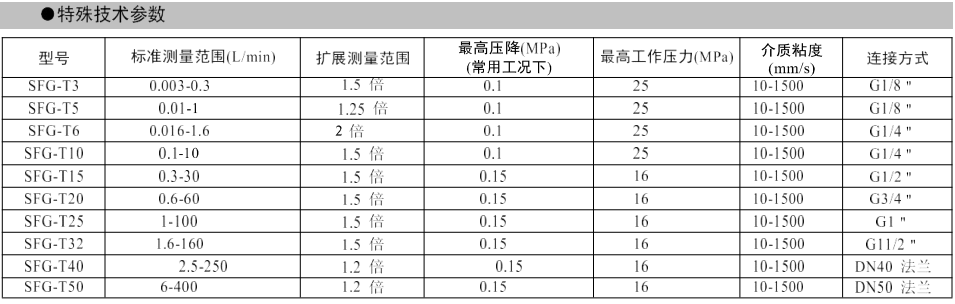

●主要技術參數
1.精度:0.5級、1級（顯示、變送輸出、控制)。
(常用工況:粘度10-250mm /s,溫度;-10-80℃，超出范圍精度降低):
2.工作電源:9-40VDC:86-260VAC(僅C型可選);功耗:<5W。
3.信號輸出:模擬信號:4-20mADC、1-5VDC。數字信號:CAN2.0B或 RS485。
4.開關容量:SPDT(單刀雙擲繼電器)，2A250VA250VAC(max)或2A100W60VDC(max)。繼電器開關數量:2，4(僅C型可選)。
5.顯示:OLED 顯示器，4位或5位數字顯示，上排顯示實測值，下排顯示單位，可根據要求顯示工作環境溫度或素計流量。
6.工作溫度:介質及傳感器: -30-120℃:儀表部分:-40-70℃。
7.防護等級:防護型IP65，標準型IP54(GB4208 )。
8.安裝位置:應優先保證傳感器垂直或水平位置安裝，避免齒輪轉軸傾斜產生附加誤差。(顯示器可通過操作180°旋轉顯示)。
9.接液材質:型腔:高強度鋁合金（硬質陽極氧化處理）或不銹鋼（高壓或耐腐蝕產品)齒輪:高強度鋁合金或錫磷青銅(QSn4-0.3)，密封件:丁晴橡膠或氟橡膠。

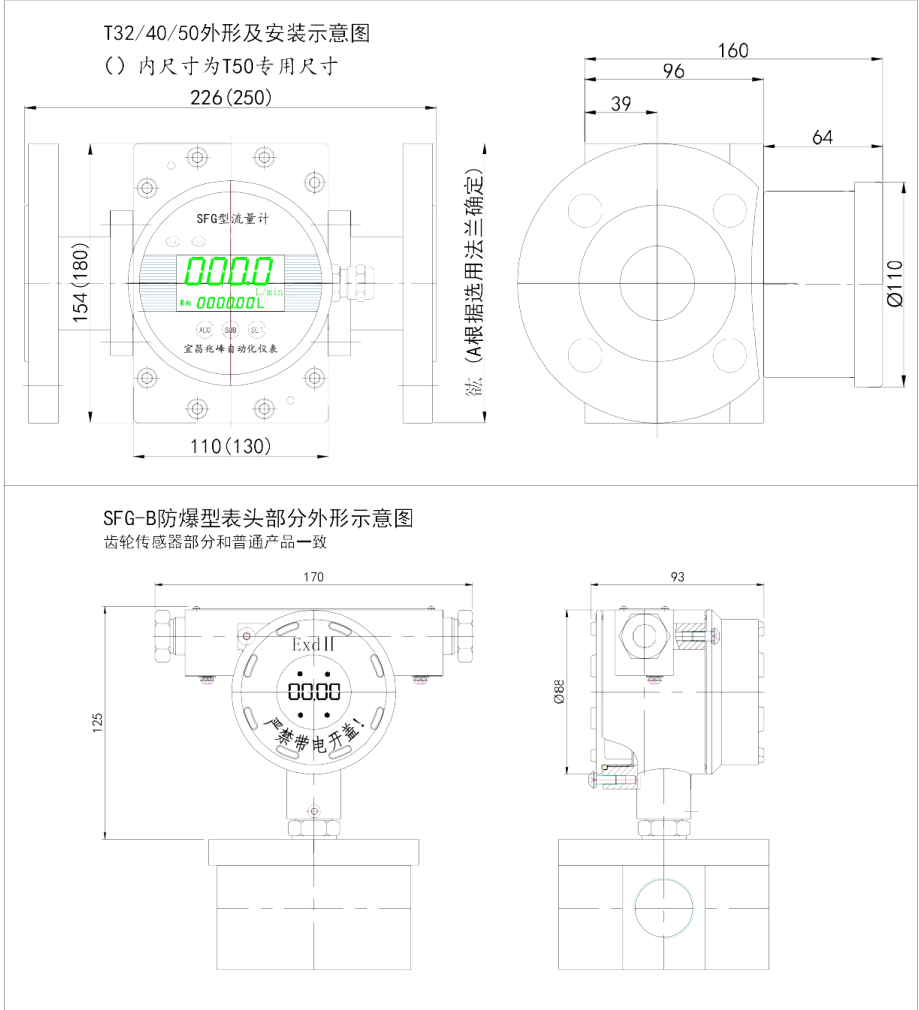

10.SFG-B型為特殊防爆型，其防爆標志為: Exd lI CT5Gb。工作電源為9-40VDC.
11.顯示器殼體:不銹鋼。
